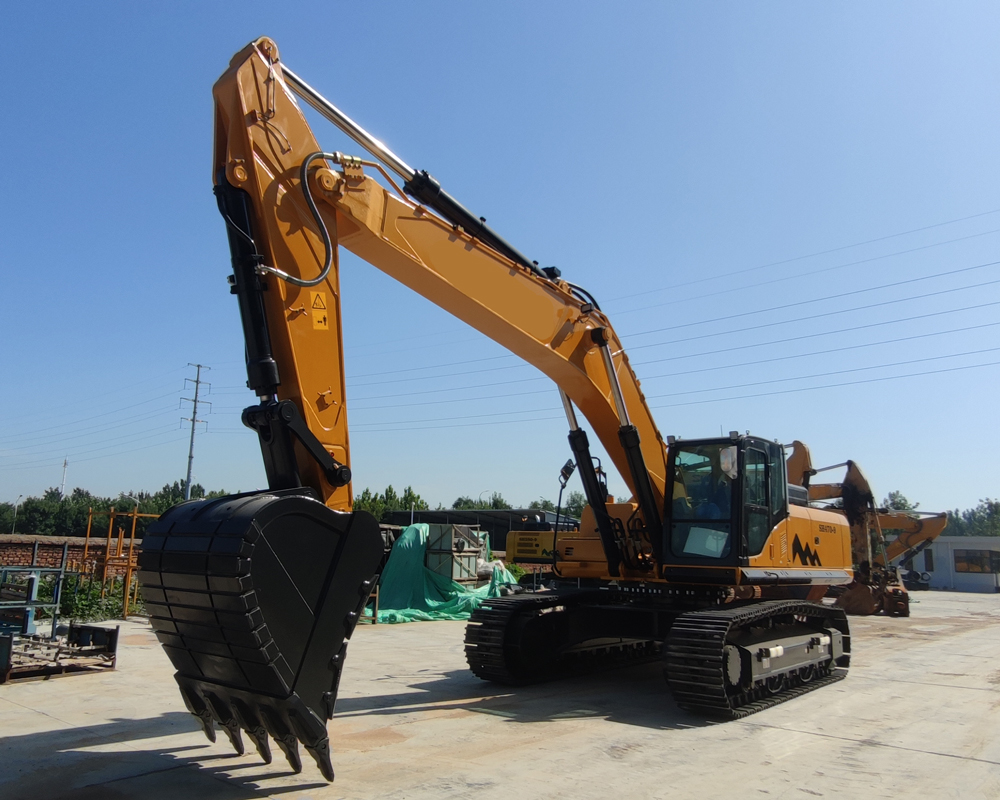

Pelle de 45 tonnes

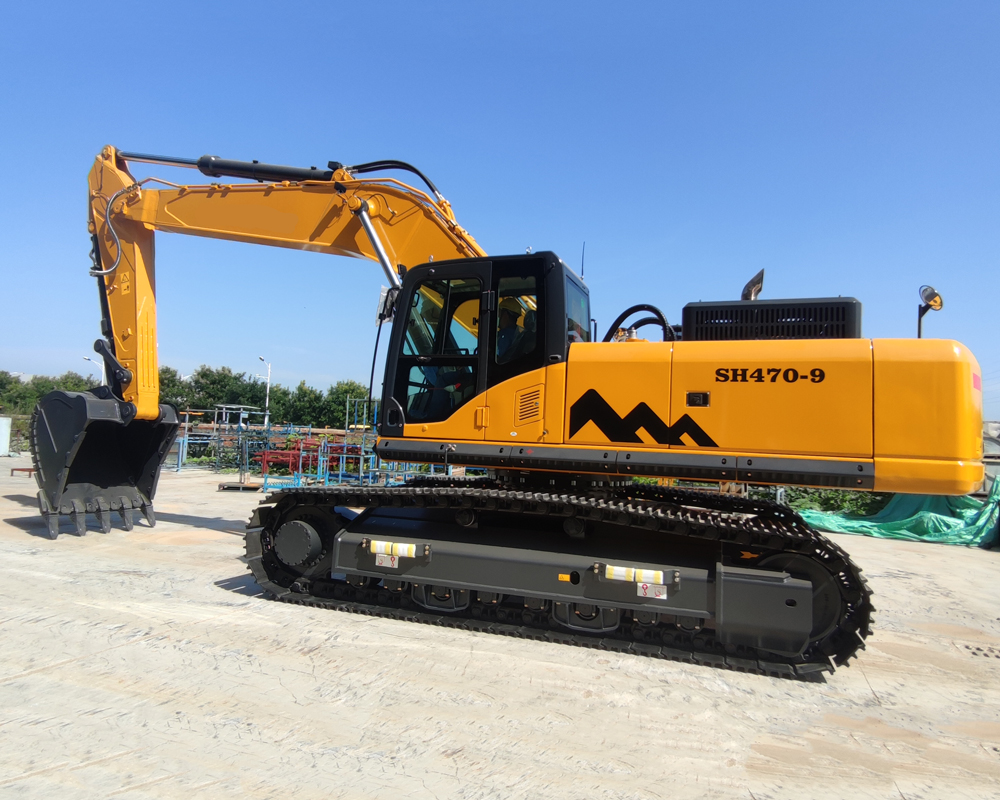

 pelle sur chenilles robuste de 45 tonnes

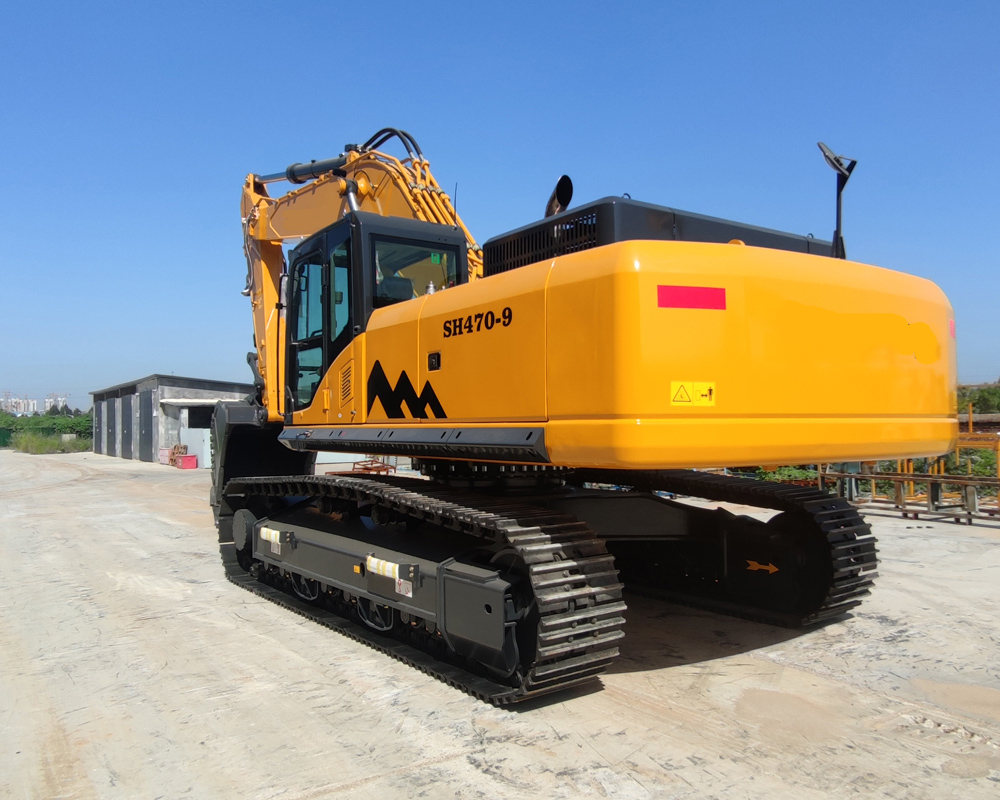

 pelle Cummins QSM11
 grande pelle de 250 kW
Pelle de 45 tonnes
 pelle sur chenilles robuste de 45 tonnes
 pelle Cummins QSM11
 grande pelle de 250 kW

SH470

Grande Excavatrice

Télécharger la brochure du produit

Poids total :

44900KG

Capacité du godet :

2.0-2.2m³

Puissance nominale :

250Kw

  • Dimensions générales (mm)
    12090 x 3590 x 3490
  • Modèle de moteur
    Cummins QSM11
  • Vitesse nominale (tr/min)
    2000
  • Force de creusement (kN)
    290
  • Vitesse de déplacement (km/h)
    3.2/5.3
  • Garde au sol (mm)
    557

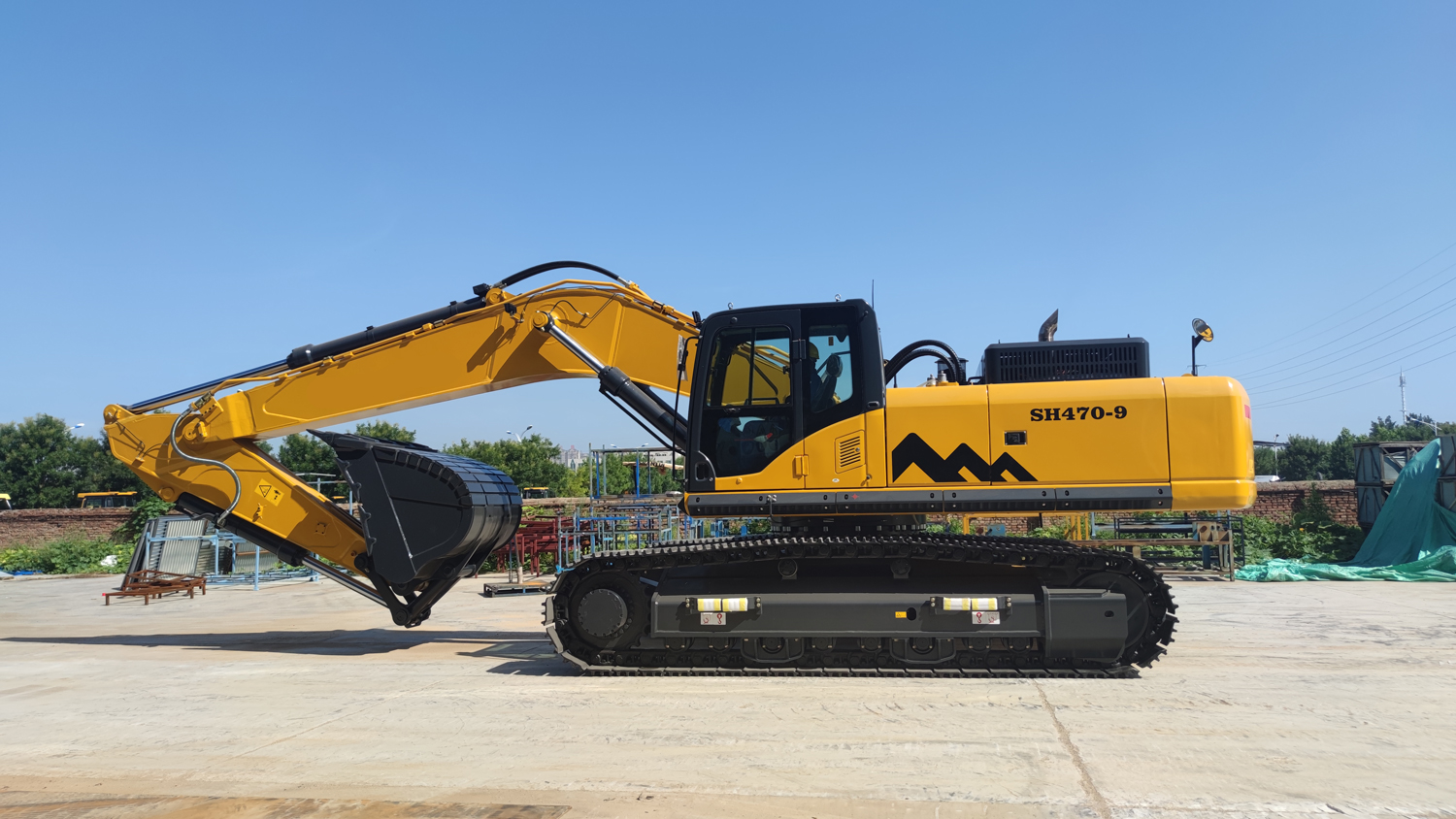

SH470 Grande Excavatrice
SH470 Grande Excavatrice

🔍 Detalles:SH470 Grande Excavatrice

🏗️ Pelle sur chenilles robuste SH470 · Avantages principaux du produit

Le SH470 est une centrale de classe 45 tonnes spécialement conçue pour les opérations de haute intensité et à charge élevée.Conçu pour dominer les environnements les plus exigeants, il combine une durabilité structurelle extrême avec une précision hydraulique avancée pour offrir une productivité inégalée dans les projets d'exploitation minière, de carrière et de terrassement à grande échelle.

⚙️ Moteur Elite Cummins QSM11

Propulsé par le moteur Cummins QSM11 hautes performances, le SH470 délivre une puissance robuste de 250 kW.Ce moteur turbocompressé de 11 litres est optimisé pour une fiabilité à toute épreuve, offrant un couple élevé tout en conservant un rendement énergétique supérieur et un fonctionnement stable sous des charges de travail continues et extrêmes.

⛏️ Puissance et capacité de creusement maximales

Avec une force d'excavation massive de 290 kN et un godet haute capacité de 2,0 à 2,2 m³, le SH470 est conçu pour les excavations intensives.Il permet des charges utiles plus importantes et des temps de cycle plus rapides, augmentant ainsi considérablement l'efficacité opérationnelle des chantiers de construction et des opérations minières à grande échelle.

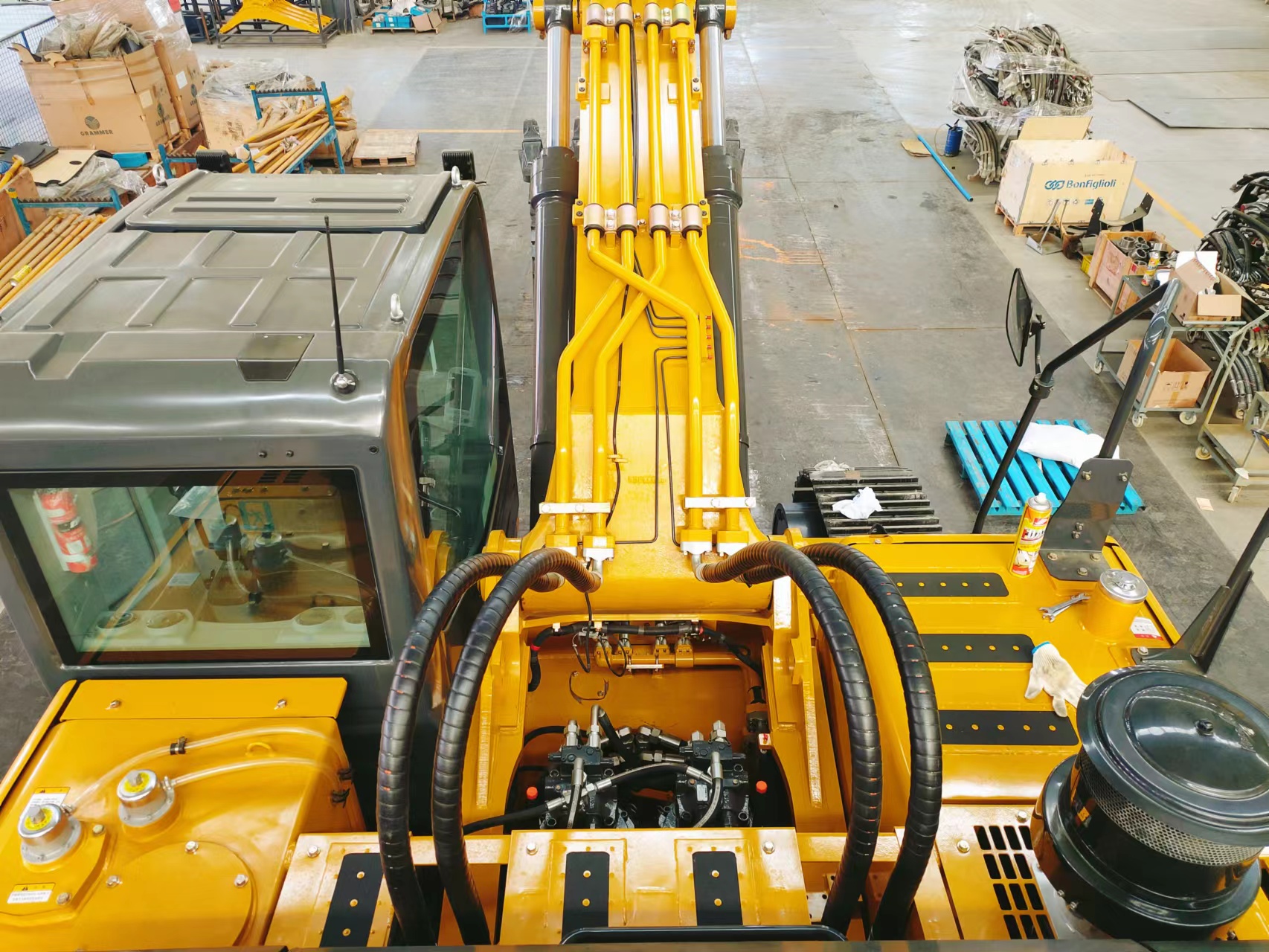

💧 Système hydraulique de précision à détection de charge Linde

Équipé d'un système hydraulique Linde à détection de charge haut de gamme, le SH470 offre une synergie parfaite entre le moteur et les pompes hydrauliques.Le système à haut débit (2 × 360 L/min) assure un contrôle précis, des mouvements multifonctions fluides et une distribution de puissance optimisée, réduisant efficacement le gaspillage d'énergie et la consommation horaire de carburant.

🛠️ Stabilité robuste et durabilité extrême

Pesant près de 45 000 kg avec un châssis extra-large (3 490 mm), le SH470 constitue une base solide comme le roc pour le levage de charges lourdes.Son système de chenilles renforcé, ses patins de chenille robustes et ses structures soudées intégrées sont conçus pour résister aux contraintes structurelles des environnements de roches dures et des terrains accidentés.

📐 Portée opérationnelle supérieure

Le SH470 offre une vaste enveloppe de travail avec un rayon d'excavation maximum de 12 016 mm et une profondeur d'excavation de 7 800 mm.Son grand réservoir de carburant de 650 L garantit des périodes de fonctionnement prolongées entre les ravitaillements, ce qui en fait le choix idéal pour les projets d'excavation massifs nécessitant une disponibilité maximale.

SpécificationsDétails

🚜 Configuration du bras

Longueur totale de la machine (mm)12090
Longueur de contact au sol lors du transport (mm)6735
Hauteur totale jusqu'au sommet de la flèche (mm)3590
Largeur hors tout de la machine (mm)3490
Hauteur totale jusqu'au toit de la cabine (mm)3276
Garde au sol du contrepoids (mm)1321
Garde au sol minimale (mm)557
Rayon d'oscillation de queue (mm)3655
Longueur du contact au sol (mm)4290
Longueur totale de la piste (mm)5335
Jauge de voie (mm)2760
Largeur hors tout de la voie (mm)3360
Largeur des patins de chenille (mm)600
Hauteur du capot (mm)2815
Largeur de la plate-forme pivotante (mm)3195
Distance du centre de pivotement vers l'arrière (mm)3655

⚙️ Système moteur

ModèleCummins QSM11
Configuration du moteur6 cylindres en ligne, turbocompressé, refroidisseur intermédiaire
Cylindres × Alésage × Course (mm)6×125×150
Déplacement (L)11
Puissance nominale (kW/tr/min)250/2000

⛏️ Performances du seau

Capacité du godet (m³)2.0 – 2.2
Largeur du godet (mm)1350 – 1530

💪 Force de creusement

Force d'excavation du godet (kN)290
Force d'excavation du bras (kN)236

💧 Système hydraulique

Configuration de la pompe2x pompes à pistons variables + 1x pompe à engrenages
Débit opérationnel maximum (L/min)2×360 + 27
Pression du circuit de déplacement (MPa)31.4
Pression du circuit oscillant (MPa)28.4
Pression du circuit de commande (MPa)3.9

🛤️ Système de voyage

Moteur de voyageMoteur à pistons axiaux à cylindrée variable
Suivre le nombre de chaussures2×49
Vitesse de déplacement (km/h)3.2 / 5.3
Force de traction sur la barre d'attelage (kN)330
Capacité de pente70% (35°)
Rouleaux porteurs2×8
Galets de chenille2×2

⚖️ Poids et pression au sol

Poids opérationnel (kg)44900
Pression au sol (kPa)80.2

🔄 Système de balançoire

Vitesse de swing (tr/min)9.3
Type de freinFrein mécanique à libération de pression

🛢️ Capacités fluides

Capacité du réservoir de carburant (L)650
Capacité du système de refroidissement (L)26
Capacité d'huile moteur (L)37.8
Capacité du réservoir/système hydraulique (L)350 / 406

🏗️ Plage de travail

Hauteur de creusement maximale (mm)10924
Hauteur de déversement maximale (mm)7615
Profondeur de creusement maximale (mm)7800
Profondeur de creusement verticale maximale (mm)7066
Rayon de creusement maximum (mm)12016
Rayon de creusement maximum au niveau du sol (mm)11814
Rayon d'oscillation avant minimum (mm)4825
